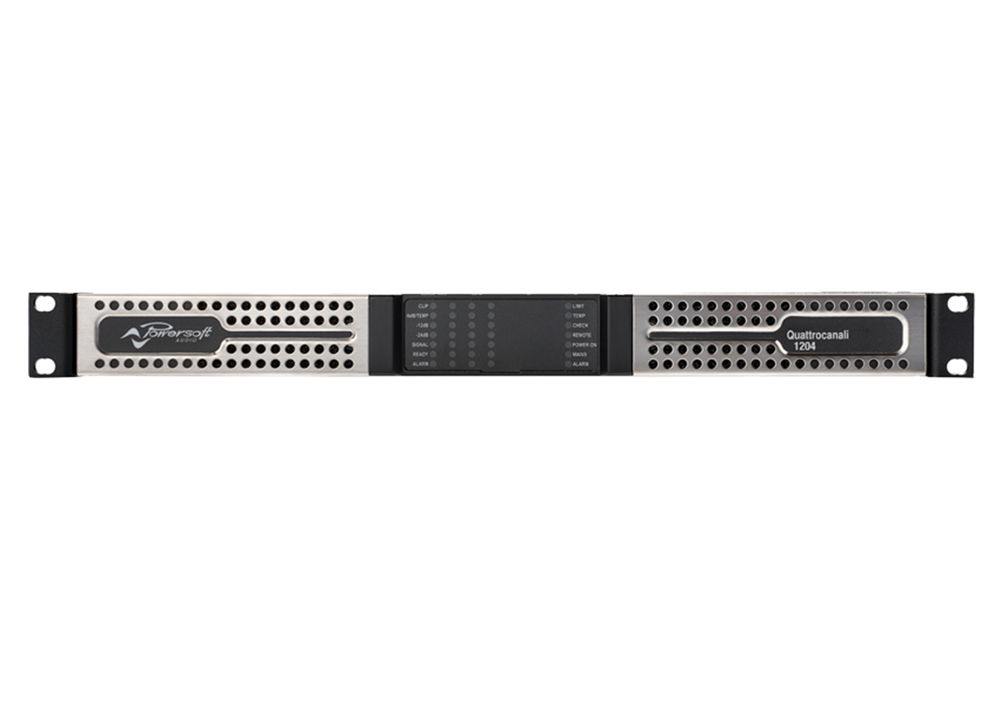

Powersoft - Quattrocanali 1204 DSP + Dante

Zesilovače Quattrocanali se stejně jako ostatní produkty z výrobní linky značky Powersoft vyznačují naprosto špičkovou zvukovou kvalitou a skálopevnou spolehlivostí. Patentovaná SRM technologie (Smart Rail Management) maximalizuje celkovou účinnost celého systému.

Modely zesilovače Quattrocanali se liší výstupním napětím, které je v rozpětí 300 W až 1200 W na každém kanálu a možností DSP jednotky, která umožňuje monitoring a komplexní ovládání funkcí zesilovače. Quattrocanali je navržen pro malé a středně velké instalace.

Zdroj

• Pokročilý spínaný zdroj celosvětově kompatibilní stabilní do 400VAC, možnost přímého zapojení do jakékoliv regionální sítě
• PFC pro extrémně nízkou spotřebu a široké spektrum provozního napětí
• Patentovaný výstupní filtr pro odstranění vlnového šumu
• Omezení proudového odběru při náběhu zesilovače odstraňuje nutnost drahých spínacích relé

Ochrany

• AC ochrana – odpojí zdroj zesilovače od sítě v případě, že je napětí mimo provozní rozsah
• Clip limiter – nedovoluje těžce zkreslenému signálu přímo vybudit reproduktory, přitom ovšem zajišťuje plný špičkový výkon
• DC ochrana – nedovoluje výskyt stejnosměrného signálu na výstupu
• VHF ochrana – chrání reproduktory před neslyšitelnými, nehudebními vysokofrekvenčními signály
• Ochrana proti zkratu – chrání zesilovač proti zkratu a dalším nestandardním situacím na výstupu s automatickým obnovením provozu po pominutí příčiny
• RMS limiter – chrání reproduktory proti dlouhotrvajícím RMS nehudebním signálům
• Tepelná ochrana – výstupní obvody pracují do teploty 80 °C
• Teplotně řízené ventilátory s proměnlivými otáčkami, zpředu dozadu

Vlastnosti

• Spínaný zdroj s fixní frekvencí pro vysokou věrnost přednesu
• Kompaktní velikost – 1U rozměr
• Nízká hmotnost 7 kg
• Standardní Phoenix konektory: Analogové a digitální vstupy, výstupy, aux, alarmy a GPIO
• Vzdáleně přepínatelné dvojité vstupy (main / aux) na kanál
• Ovládání a monitoring prostřednictvím Armonia Pro Audio Suite

Nastavení

• Integrovaný vypnutelný clip limiter pro každý kanál
• Digitální gain
• Uživatelsky nastavitelný gain a vstupní citlivost
• Uživatelsky nastavitelná výstupní úroveň pro každý kanál
• Uživatelsky nastavitelný maximální odběr ze sítě
• Zamykatelný setup s volitelným heslem
• Integrované dálkové ovládání přes RS-485 (verze bez DSP-D)

Monitoring

• Přehled stavu hardware pro diagnostiku
• Měření impedance na každém kanálu
• Měření výstupního výkonu na každém kanálu
• Měření vstupního napětí a proudu
• Možnost stažení logů provozu s časovými údaji

Konfigurace reproduktorů

• Přímé připojení nízko-impedanční zátěže i 70V / 100V vysokoimpedančních linek
• Přepínatelný 35Hz / 70Hz high pass filtr na kanál
• Možnost kombinace Lo-Z/Hi-Z v rámci jednoho zesilovače
• V můstkovém zapojení nízkoimpedanční zátěž

Alarmy a GPIO

• General Purpose Input/Output alarm interface
• Nebezpečné stejnosměrné napětí na výstupu
• Konfigurovatelný alarm konktakt NC/NO na každý kanál
• Vzdáleně ovládaný AUX IN / MAIN IN přepínač
• Vzdáleně ovládaný ON/OFF
• PWS OUT konektor poskytující až 24VDC

DSP

• AD/DA převodník: dvojitý 24bit @ 48kHz Tandem architektura, 125/117 dB dynamický rozsah
• Nezávislé ekvalizéry na vstupu i výstupu, Raised-Cosine, zakázkové FIR, parametrické IIR: peaking, shelving, all-pass, band-pass, band-stop, hi/lo-pass
• Crossovery: linear phase (FIR), hybrid (FIR-IIR), Butterworth, Linkwitz-Riley, Bessel: 6 dB/oct to 48 dB/oct (IIR)
• Vstupní delay: až 4s, výstupní delay 200ms
• Aktivní kompenzace útlumu reproduktorových kabelů „Active Damping control“
• Limitery: TruePower, RMS napěťový, RMS proudový, Peak Limiter

• hmotnost: 7
• zisk: 35
• pracovní třída: D
• vstupní impedance: 20
• výstupní výkon EIAJ 1% 1kHz - 8 ohm: 4×300
• výstupní výkon EIAJ 1% 1kHz - 4 ohm: 4×300
• výstupní výkon EIAJ 1% 1kHz - 2 ohm: 4×400
• výstupní výkon EIAJ 1% 1kHz - BRIDGE 8 ohm: 2×600
• výstupní výkon EIAJ 1% 1kHz - BRIDGE 4 ohm: 2×800
• výstupní výkon EIAJ 1% 1kHz - 70V: 4×300
• výstupní výkon EIAJ 1% 1kHz - 100V: 4×300
• odstup lin. 20Hz-20kHz: >104
• tlumení: >500
• síťový zdroj: PFC 90-264V
• konektory vstupů: Phoenix svorky
• konektory výstupů: Phoenix svorky
• rozměry: 483×44,45×360
• rozměr: 1U
• rozsah -0,5 dB: 20-20000
• digitální vstup: 4×Dante (2×Ethernet)
• dálkové ovládání: Ethernet
• limiter: peak, TruePower, RMS poudový i napěťový
• x-over: BW, LR, Bessel, 6-48 dB/oct, FIR, FIR+IIR
• delay: 100 (2000 na vstupu)
