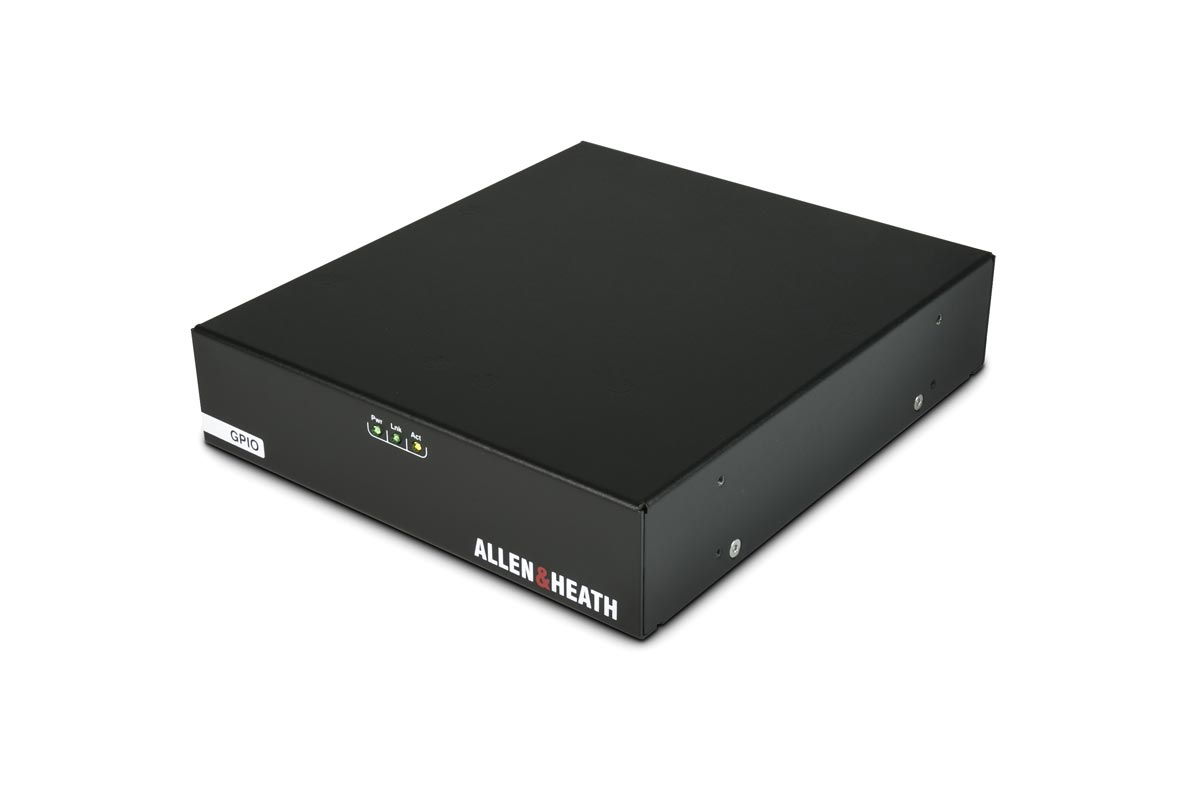

Allen & Heath GPIO

expandér povelových vstupů a výstupů pro systémy dLive, Avantis a AHM-64

GPIO je expandér pro propojení ovládacích kontaktních vstupů a výstupů mezi systémem dLive /Avantis / AHM-64 a přístroji nebo systémy dalších výrobců.

Expandér GPIO je osazen konektory Phoenix s 8 opticky isolovanými vstupy, 7 reléovými výstupy se spínacím kontaktem (NO - v klidu rozepnuto) a 1 přepínacím kontaktem (NO/NC). Na obou výstupních konektorech je navíc vyvedeno pomocné stejnosměrné napětí 10 V (celkem max. 500 mA), což eliminuje případnou potřebu externího zdroje napětí pro povelové signály.

Expandéry GPIO se k systému dLive /Avantis / AHM-64 připojují kabelem Cat5 prostřednictvím Ethernetové sítě (L3) buď přímo nebo přes 100 Mb/s switch. Do systému může být zapojeno až 8 expandérů GPIO. Unikátní systém Auto Firmware zajišťuje synchronisaci verzí firmware.

Funkce GPIO se konfiguruje prostřednictvím software AHM System Manager nebo dLive Director (PC, Mac) nebo z ovládacího pultu dLive/Avantis.

GPIO najde uplatnění v řadě aplikací včetně evakuace (alarm / zamutování systému), broadcast (světelná signalisace "On Air", fader start) a automatisace pro přednáškové sály a divadla (zatemnění, osvětlení, projekce).

Expandér GPIO lze napájet z externího stejnosměrného zdroje (součást dodávky) nebo prostřednictvím PoE.

GPIO může být instalován samostatně nebo v 19" racku (1U, 1/2 šířka). Samostatně dodávaný rackový úchyt FULLU-RK19X umožňuje instalaci dvou GPIO nebo DX-HUB do 1U.

Vlastnosti:

• 8 opticky isolovaných logických vstupů (spínání proti "zemi")
• 7 reléových výstupů NO (v klidu rozepnuto)
• 1 přepínací reléový výstup NO/NC
• 2x Výstup pomocného napětí 10 Vss (celkem max. 500 mA)
• Konektory Phoenix
• Až 8 expandérů GPIO v systému dLive /Avantis / AHM-64
• Síťové připojení Cat5 (Ethernet L3)
• Automatická synchronisace firmware
• Konfigurace prostřednictvím software dLive Director nebo AHM System Manager nebo z pultu dLive/Avantis
• Napájení z externího stejnosměrného zdroje (součást dodávky) nebo prostřednictvím PoE (IEEE 802.3 af-2003)
• Samostatná nebo 19" instalace (1U, 1/2 šířka, 19" úchyt FULLU-RK19X není součástí dodávky)
