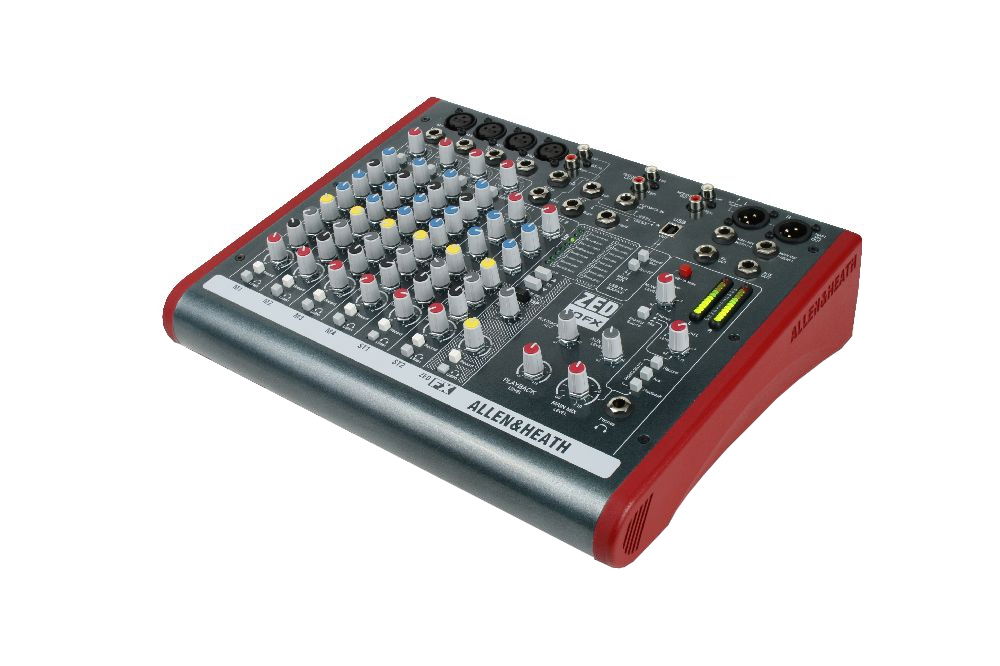

Allen&Heath ZED-10FX • 4x mikrofonní/linkový vstup • 2x duální stereo vstup • předzesilovače DuoPre™ s rozsahem zisku 69dB • 2x Hi-Z vstup • phantomové napájení 48V • 2x AUX • USB vstup/výstup • HPF filtr • stereo return • 2-track return • sluchátkový výstup Jack 6,3mm • stereo výstup pro nahrávání • XLR hlavní výstup s insertem • integrovaná FX jednotka •12-segmentové LED L/R indikátory • interní napájecí zdroj • rozměry 336x275x95 • hmotnost 3,3 kg
ZED-10 je malý mixážní pult série ZED pro menší hudební skupiny, solo vystupující nebo audio/video aplikace. Nabízí USB vstup/výstup pro jednoduchý stereo záznam/přehrávání, 4 mikrofonní předzesilovače, 2 vysokoimpedanční vstupy třídy A (FET). ZED 10 je výborný pro živé zvučení a skvěle se hodí i pro nahrávání, živé vysílání a domácí audio projekty.
Mikrofonní/linkové předzesilovače:
jsou založeny na předzesilovačích použitých v sérii MixWizard. Pre-ampy v ZED-10 a ZED-10FX používají diskrétní obvody s nízkošumovými tranzistory, k získání vysokého zisku (60dB max), nízkého šumu a dobré linearity.
GTR/Hi-Z vstupy:
dva vstupy s ultra vysokou impedancí (diskrétní třída A, FET) byly navrženy speciálně pro ZED-10/ZED-10FX, které dovolí připojení jakéhokoliv nástroje nebo kytary. Zisk až 26dB umožní použití nástrojů se snímači s nízkým výstupním signálem.
EQ:
ZED-10/ZED-10FX jsou vybaveny 3-pásmovým ekvalizérem na každém mono vstupu s laditelnou střední frekvencí a 2-pásmovým EQ na stereo vstupech. Frekvence a odezva ekvalizéru byly pečlivě vybírány pro maximální výkon pro použití s různými zdroji signálu.
Nahrávací sběrnice:
Do samostatně přepínatelné stereo sběrnice může být směrován jakýkoliv vstupní signál. Lze jej využít pro nahrávání, monitoring nebo jako čistý stereo výstup. Do sběrnice lze směrovat i výstup z efektového procesoru a využít mix jako efektovou jednotku (ZED-10FX).
USB:
Slouží jako zvuková karta se stereo vstupem/výstupem. USB zvuková karta je plug´n´play bez nutnosti instalace ovladačů. Kompatibilní s PC/Mac. Přes USB lze do PC/Mac zaznamenat výstup z:
- hlavní mix L+R (post master)
- AUX + efektová sběrnice (AUX jako pre-fade send, FX je post-fade send)
- Nahrávací sběrnice "Record" L+R (oddělená stereo sběrnice do hlavního mixu)
• 4x mikrofonní/linkový vstup, 2x vysokoimpedanční vstupy s FET třídy A
• Mikrofonní vstupy s konektory XLR Neutrik
• Linkové/nástrojové vstupy Neutrik Jack 6,3mm
• 3-pásmový EQ s laditelnou střední frekvencí a HPF na mono kanálech
• 2x AUX
• Stereo return
• Všechny vstupy s ovládáním úrovně
• 12-ti segmentové LED indikátory L+R
• Oddělený výstup pro nahrávání
• 2x stereo vstup s kompatibilitou pro MP3 přehrávače
• Hlavní výstup s konektory XLR a inserty
• USB vstup/výstup
• Stereo výstup pro monitory, sluchátkový výstup
• Phantomové napájení 48V
• Rozměry 336x275x95 (mm)
• Hmotnost 3,3 kg
- další fadery: otočný
- hlavní fadery: otočný
- hlavní zdroj: 230 V
- počet - mono vstupy: 4
- fantom - mono vstupy: 48 V
- master: LR
- auxreturn: 1
- počet - stereo vstupy: 2
- EQ - stereo vstupy: 2
- hmotnost: 3,3
- EQ - mono vstupy: 4
- rozměry: 336×275×95
- hmotnost brutto: 4,5
