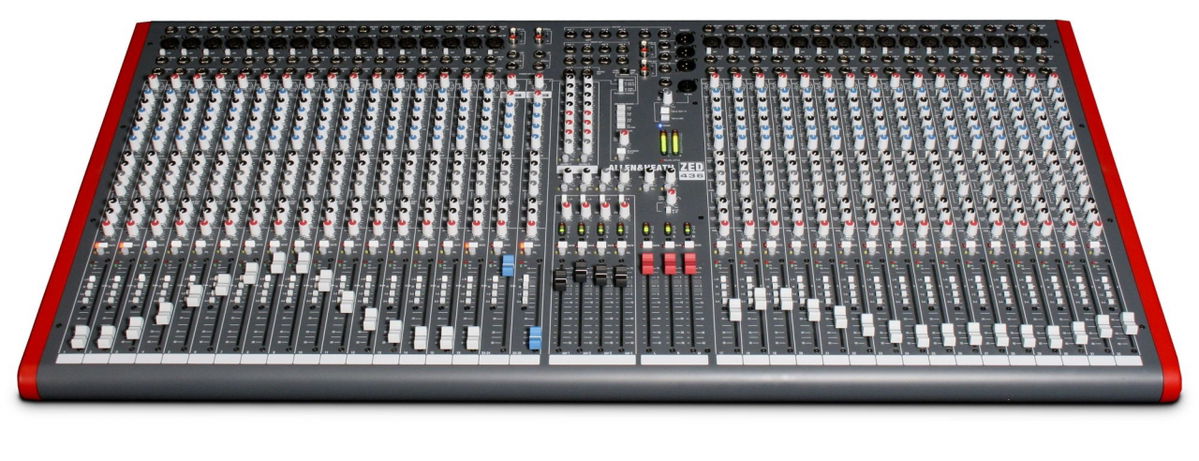

Allen&Heath ZED-436 • velkoformátový pult pro live/studio • 32x mono kanál ,2x stereo • DuoPre™ mikrofonní/linkové předzesilovače • 6x AUX • 4 podskupiny • matice 7x2 • USB audio vstup/výstup • hlavní výstup L,R a M • rozměry 1135x129x560(mm) • hmotnost 22 kg
ZED-436 je mixážní pult vhodný pro skupiny, kostely, divadla a AV aplikace. Obsahuje USB audio vstup/výstup pro jednoduché stereo přehrávání/nahrávání z PC/Mac, 32 mikrofonních/linkových předzesilovačů a 2 duální stereo vstupy, 4-pásmový ekvalizér s laditelnými středy na kanál, 4-mi podskupinami, 6-ti pomocnými sběrnicemi AUX a maticí 7x2.
Mikrofonní/linkové předzesilovače: vycházejí z předzesilovačů použitých v sérii PA a využívají duální kontrukci. Mikrofonní vstupy XLR mají rozsah zisku až 69dB. Linkový vstup je řešen TRS Jack konektorem.
EQ: mixážní pulty série ZED-4 jsou vybaveny 4-pásmovým ekvalizérem na každém vstupu, založeném na EQ z konzole GL2400.
AUX: mixpult obsahuje 6 pomocných sběrnic. Dvě pre-fade, dvě post-fade a dvě přepínatelné pre/post-fae. Hlavní ovladače AUX jsou seskupeny dohromady v hlavní části mixu a má přepínač AFL (after fade listen) pro monitoring.
Skupiny: Až čtyři podskupiny lze využít pro ovládaní skupin vstupů, případně aplikovat například kompresi na skupinu signálů pomocí insertu na dané skupině. Všechny skupiny mají individuální výstup a lze je též přimíchat do hlavního L-R mixu a mono mixu.
Hlavní mix:k hlavní stereo L-R sběrnici je přidána sběrnice Mono, do které lze směrovat signál individuálně. Ideální řešení pro vedení nízkých kmitočtů do subwooferu nebo k vytvoření mono mixu.
Mono a Stereo kanály: ZED-420, 428 a 436 maji 16, 24 a 32 mono vstupů a dva stereo kanály. Stereo kanály jsou duální, takže lze připojit 4 stereo vstupy před nutností využít mono kanály pro stereo signál.
USB: slouží jako USB audio zvuková karta pro nahrávání a přehrávání. Do USB výstupu lze směrovat AUXy, matici nebo hlavní výstup. Zvuková karta je plug´n´play, takže není nutno instalovat žadné ovladače pro PC/Mac. USB rozhraní lze využít i pro efektovou smyčku pro softwareové pluginy.
USB send: - Main Mix Left + Right (Post-fade), - Main Mix Left + Right (Pre-Fade), - Auxes 1-2 - Auxes 5-6 - Matrix 1-2
• 32x mono kanál , 2x stereo
• Mikrofonní vstupy s konektory XLR Neutrik
• Linkové vstupy s konektory TRS Neutrik
• DuoPre™ mikrofonní/linkové předzesilovače
• 4-pásmový EQ s laditelnými středy a vypínáním
• PAN, MUTE a PLF s LED indikací, LED indikace špiček/signálu
• 100mm ALPS tahové potenciometry
• 6x AUX (2x pre, 2x post, 2x pre/post)
• 4 podskupiny
• 12-ti segmentové LED indikatory úrovně signálu
• Hlavní výstup L,R a M
• Matice 7x2
• 2 sekce matice lze směrovat do USB
• Individuální phantomové napájení 48V
• USB audio vstup/výstup
• Všechny konektory a ovládací prvky z horní strany mixu
• Rozměry 1135x129x560(mm)
• Hmotnost 22 kg
- insert - mono vstupy: TRS
- hmotnost: 22
- další fadery: 100
- EQ - stereo vstupy: 4
- fantom - mono vstupy: 48 V/i
- hlavní fadery: 100
- HPF - mono vstupy: 100
- mono auxy - pre/post/univ.: 2+2+2
- audio grupy: 4
- master: L, R, M
- počet - stereo vstupy: 2 dual
- busy/výstupy: 12
- EQ - mono vstupy: 2+2 semi
- Talkback: ano
- FX: USB loop
- pad - mono vstupy: DuoPre
- počet - mono vstupy: 32
- hlavní zdroj: 110-240 V
- insert + Direct Out - mono vstupy: 32+32
- matrix: 7×2
- rozměry: 1135×129×560
