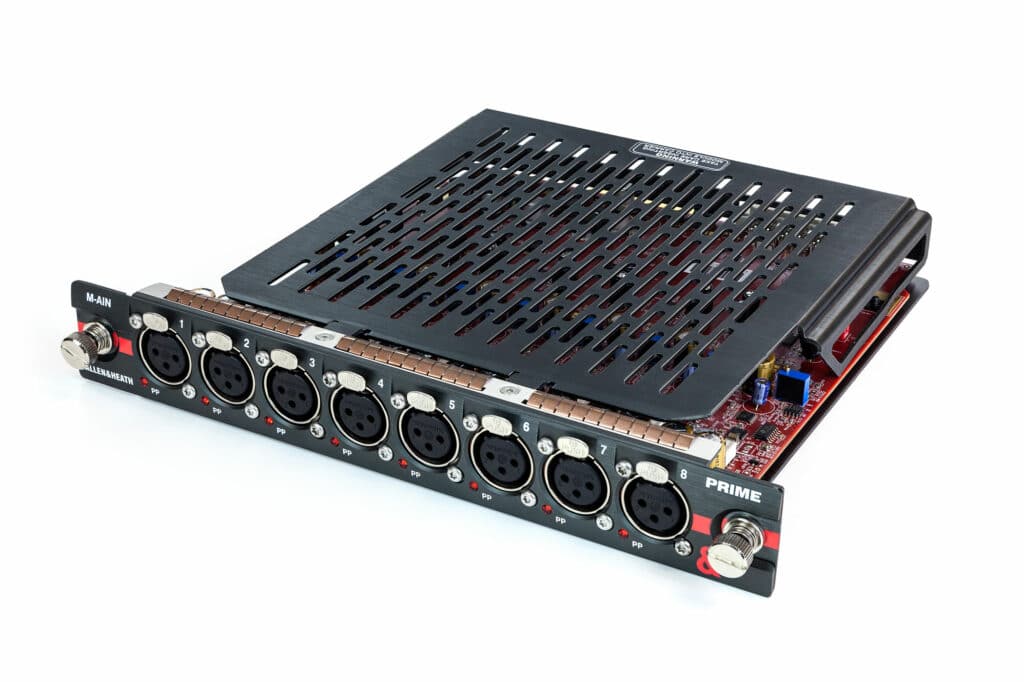

Allen&Heath - PRIME IN DX32 card

Moduly PRIME jsou navrženy pro použití s expandéry DX32 a jsou odpovědí pro všechny puristické požadavky uživatelů platforem dLive, Avantis a SQ.
Modul se vstupy přináší zcela novou architekturu předzesilovačů a pracuje s nejpokročilejší technologii v rámci portfolia značky Allen&Heath. Zcela lineární komponenty, moderní převodníky a design navržený s nejvyšší pečlivostí otevírají potenciál 96 KHz XCVI FPGA jádra zvýše zmíněných digitálních mixážních systémů. Vysoké rozlišení a nekompromisní kvalita nalezne uplatnění na světových koncertech, během vysílání, televizních přenosů a ve studiu.

Vstupní i výstupní moduly jsou dostupné v 8 kanálové variantě a následná konfigurace vaší sestavy může být definována dle potřeby, ať už zvučíte kompletní orchestr nebo potřebujete pouze pár „z těch lepších“ vstupů.
Co tedy definuje vysokou kvalitu těchto předzesilovačů? Především roky zkušeností v kombinaci se současnou technologií dosahují vyrovnaného frekvenčního rozsahu od 1 Hz do 40 kHz, zanedbatelného celkového harmonického zkreslení, linearity, neuvěřitelně nízké úrovně šumu, vysoké rychlosti přeběhu a působivou dobu přechodu.

Technologické řešení vstupů PRIME
Vynikající linearita kmitočtového průběhu v pásmu 1 Hz - 40kHz spolu s vysokou rychlostí přeběhu vstupní karty PRIME zaručují detailní a konkrétní zvuk s nejvyšším možným rozlišením, strhujícím přenosem transientních signálů a linearitou v celém pásmu.
Zatímco většina předzesilovačů používá mezi dílčími zesilovacími stupni střídavou vazbu, PRIME má zesilovací stupně vázané stejnosměrně, čímž eliminuje nízkofrekvenční zkreslení typické pro střídavou vazbu a výrazně tak vylepšuje linearitu a fázovou charakteristiku na nízkých kmitočtech. Toto unikátní řešení je náročné na výběr komponentů i návrh plošných spojů a ve výrobě vyžaduje pečlivé nastavení kritických součástek samostatně pro každý kanál.

Vysoce lineární komponenty i obvodové řešení
Při vývoji byl kladen primární důraz na linearitu, a tak náš vývojový tým přišel s několika inovacemi pro zlepšení přenosu signálů s vysokou úrovní. Čtyřnásobné transistory s nízkotolerančním souběhem použité ve vstupních obvodech dramaticky omezují teplotně vyvolané anomálie na velmi nízkých kmitočtech.

V signálové cestě jsou použity audiofilské elektrolytické kondenzátory Nichion FG (Fine Gold) vyráběné pomocí nejmodernějších leptacích technik.
PRIME je samozřejmě osazen nejnovějšími analogově-digitálními převodníky s rozlišením 32bit/96kHz. To však vývojovému týmu nestačilo a tak pro každý vstupní kanál použil několik paralelně řazených A/D převodníků. Každý pár vstupních kanálů tak využívá 8 kanálů analogově digitálního převodu, čímž dosahuje nižšího zkreslení, většího dynamického rozsahu a lepšího odstupu rušivých signálů oproti standardní implementaci A/D převodu.
Analogově digitální převod rovněž nabízí uživatelskou konfiguraci strmosti antialiasingového filtru: buď strmý průběh nebo pozvolný průběh s velmi nízkou latencí. Zvukový technik tak má možnost nastavit variantu optimální pro danou aplikaci či hudbu.
Maximální čistotu přenášeného signálu zaručuje kromě prvotřídního obvodového řešení i kompletní kovové stínění proti vysokofrekvenčnímu elektromagnetickému rušení.
A předtím, než každá vstupní karta PRIME opustí naši továrnu, jsou předzesilovače na všech kanálech ručně doladěny tak, aby splňovaly naše přísná kriteria pro parametry zpětnovazební smyčky a potlačení souhlasných signálů.
Tak tomuhle říkáme smysl pro detail.

Vlastnosti:
• Prémiové preampy
• Stejnosměrně vázané zesilovací stupně
• Pro expandér DX32, SQ, dLive, AVANTIS
• Ruční ladění jednotlivých kanálů
• Prvotřídní řešení obvodu, pečlivé stínění jednotlivých komponent
• 32 bit / 96kHz převodníky
• Optimalizováno pro použití s XCVI FPGA jádrem
