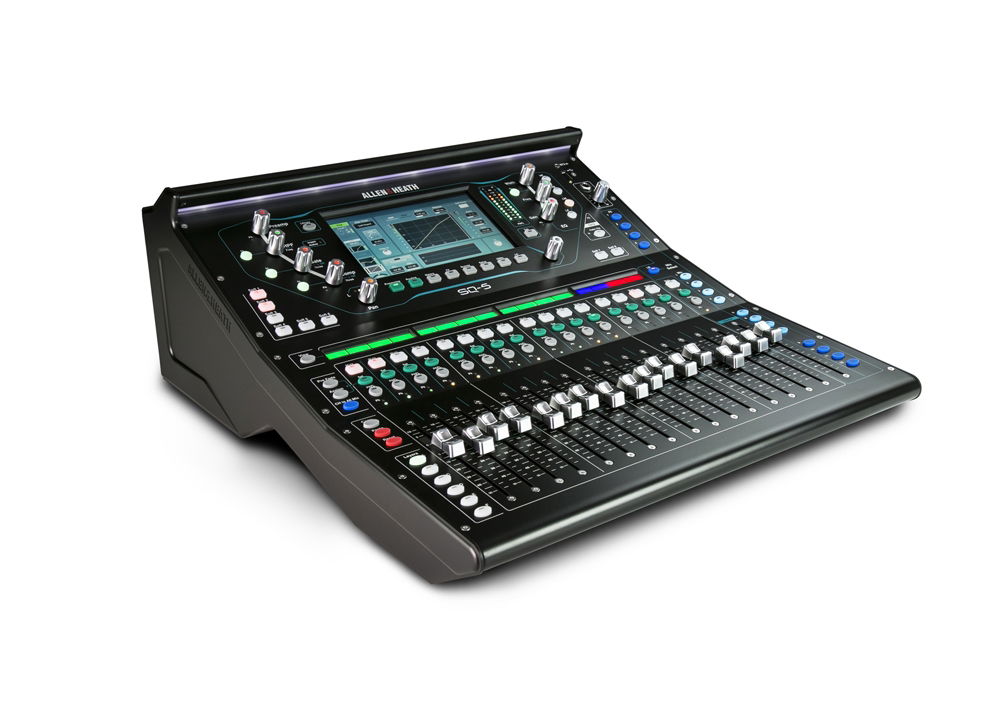

Allen&Heath SQ5



Allen&Heath SQ5

Allen&Heath SQ-5 je postaven na výkonném výpočetním XCVI FPGA jádru o vzorkovací frekvenci 96 kHz, které v této třídě digitálních mixážních pultů přináší bezkonkurenční zvukovou kvalitu, vysoké rozlišení a mimořádně nízkou latenci (<0.7ms).
SQ-5 je vybaven 16 mikrofonními předzesilovači a 8 efektovými jednotkami (stereo) s přístupem do oblíbené efektové knihovny RackExtra FX skrze příslušné returny. Nalezneme zde také 12 sběrnic (group nebo aux), které jsou vynikajícím nástrojem pro práci a konfiguraci in-ear monitoringu, kdy výkonný Automatický Mikrofonní Mix (AMM) spolehlivě hlídá prostředí s vyšším počtem mikrofonů.
SQ je perfektním řešením pro AV, rentálky, instalace i živé kapely.

Vlastnosti:
• 96 kHz FPGA processing
• 48 vstupních kanálů
• DEEP Processing
• 17 faderů, 6 Vrstev
• 12 sběrnic + LR Master
• 3x Stereo Matrix
• 8 efektových (stereo) jednotek + returny
• 7” kapacitní dotyková obrazovka
• SLink port pro přenos zvuku / rozšíření
• 64 kanálů vstupů/výstupů pro síťový přenos
• 32x32 USB rozhraní
• Přímé nahrávání SQ Drive na USB: 16 stop multitrack o 96 kHz, 32 stop multitrack o 48 kHz
• AES výstup
• Chromatické měřiče signálu na každém kanálovém stripu
• Integrované LED svícení
• Ergonomicky řešené ovládací prvky
• 8 přiřaditelných soft keys
• LCD displeje pro barevné rozlišení a jméno na každém kanálovém stripu
• Možnost rackové montáže (19”)

96kHz XCVI Jádro
Nové mixážní pulty SQ5, SQ6 a SQ7 jsou připraveny na budoucnost díky revoluční XCVI 96kHz FPGA technologii, kterou známé z mimořádně úspěšné a oceňované řady dLive. Přináší koherentní mix, bohatou výpočetní kapacitu pro veškeré vstupy a výstupy, špičkové zvukové rozlišení a systémovou latenci pod 0,7 ms.

DEEP processing ready
SQ disponují základní sadou DEEP processing algoritmů známých z řady dLive včetně oceňovaných kompresorů a lampových preampů které je možné použít přímo v rámci vstupních kanálů.

Špičkový IEM systém
Vynikající ergonomie, kompaktní formát 12 sběrnic, neuvěřitelně nízká latence, parametrický a grafický ekvalizér na každé sběrnici optimalizují práci s odposlechy a in-ear systémy.

Až 48 mikrofonů
Mixážní pult SQ-5 je vybaven všemi vstupy a výstupy pro okamžitou práci. Díky “chytrému” SLink portu jsou podporovány již existující racky, expandéry a stage boxy (AB168, AR2412, AR84 - pouze 48kHz, a nebo DX168 se kterým plně využijete 96KHz technologie), díky tomu je rozšíření fyzických vstupů a výstupů velice snadné. SQ je možné dokonce připojit do dalšího SQ nebo dokonce systému dLive.

Dante, Waves a mnohem více
SQ je centrálním prvkem rostoucího souboru různých aplikací, expandérů síťových karet, osobních mixážních pultů a dalších zařízení, které umožňují propojení, přizpůsobení a rozšíření “srdce” systému. Samozřejmostí je kompatibilita se síťovými kartami Dante a Waves a realizovat tak komplexní propojení pevných instalací, nebo digitální dělení FoH stanoviště a Monitorovacího pultu.

Multitrack
Úplná integrace protokolu SQ-Drive přináší dlouho očekávaný nástroj pro snadné nahrávání vícestopých nahrávek o vzorkovací frekvenci 96 kHz přímo na USB klíč nebo HDD. Současně není nutná žádná softwarová konfigurace nebo složitá instalace přesných ovladačů pro dosažení těch nejlepších výsledků. SQ-Drive slouží také jako přehledný způsob pro přehrávání donesených zvukových souborů Vaších zákazníků.
Samozřejmostí je vestavené 32x32 USB zvukové rozhraní s maximální vzorkovací frekvencí pro vícestopý záznam přímo do počítače. Je plně kompatibilní s Core Audio a ASIO a přináší také úplnou možnost MIDI a DAW řízení.

Pokročilý AMM
Nový pokročilý AMM zvládne až 64 mikrofonů, které je možné rozdělit do 4 nezávislých AMM například pro současný provoz více konferenčních místností nebo panelových diskusí. Navíc je možná volba jedné ze dvou topologií AMM: gain sharing a NOM (Number of Open Microphones).

Navrženo pro odborníky Plně si uvědomujeme skutečnost, že pracovní prostředí zvukařů a profesionálů není procházka růžovým sadem. I z tohoto důvodu je konstrukce SQ připravena na nečekané a jeho kovová konstrukce, odolná povrchová úprava a zpevněná hliníková osvětlovací lišta odolá těm nejnáročnějším podmínkám.

Workflow
Vývojový team společnosti Allen&Heath je každým produktem blíže k ultimativnímu mixážnímu systému. Uživatelské rozhraní SQ je orientováno okolo 7” kapacitní dotykové obrazovky s vysokým rozlišením a společně s ovládacími prvky vytváří intuitivní a přehledné prostředí s vizuální zpětnou vazbou. Pomocí drag’n’drop principu lze vstupy a sběrnice snadno umístit na libovolné kanálové stripy a LCD displeje nad jednotlivými fadery lze instantně přejmenovat a barevně rozlišit, vzniká tak plně personalizované prostředí pro Váš způsob práce. Na každém kanálu nalezneme také patentovaný chromatický měřič výstupní úrovně.

RackExtra FX
Společnost Allen & Heath získala během let vývoje efektových emulací váženou pozici na trhu. V mixážním pultu SQ nalezneme 8 efektových jednotek, které obsahují knihovny efektových algoritmů RackExtra, konkrétně například emulace legendárních efektů jako je například klasický reverb, gated reverb, delay, různé modulace a mnohem více. Veškeré efekty jsou vybaveny vlastními returny a šetří tak cenné vstupní kanály.

Osobní mixážní systém ME
SQ je plně kompatibilní s osobním mixážním systémem ME, který umožňuje účinkujícím vlastní nastavení odposlechové cesty. Osobní mixážní pulty ME-1 a ME-500 připojíte pomocí Slink portu nebo příslušného expandéru.

* uvedení aktualizace AMM Q1 2018

• hlavní fadery: 100
• busy/výstupy: 12
• počet - stereo vstupy: 2
• Talkback: ano
• počet - mono vstupy: 16
• ovládání přes iPad: ano
• Ethernet: ano
• frekvenční rozsah: 20 - 20 000
• EQ - stereo vstupy: ano
• EQ - mono vstupy: ano
• hmotnost: 10,5
• vzorkovací frekvence: 96
• matrix: Ano
• Dante: ne
• compressor: ano
• šířka: 440
• XLR konektory - vstupy: 16
• RCA konektory - vstupy: ne
• RCA konektory - výstupy: ne
• podporovaná mobilní zařízení: iPad
• master: XLR
• dSnake: ano
• výška: 198
• hmotnost brutto: 14
• 19": ano - volitelný rackmount kit
• bitová hloubka A/D D/A převodníků: až 96
• celkové harmonické zkreslení (THD): 0,006
• celkový počet sběrnic: 36
• DCA group: 8
• digital out: AES3
• dynamický rozsah: 112
• FX: DEEP FX, RackExtraFX
• hloubka: 514,9
• latence systému: 0,7
• MIDI: USB Midi
• mono auxy - pre/post/univ.: 12
• mute group: 8
• preampy: 16 (lokálně)
• touchscreen: 7''
• VCA group: 8
• insert + Direct Out - mono vstupy: přiřaditelné
• počet - SoftKeys: 8
• SLink: ano
• standalone nahrávání: ano
• USB rozhraní - IN/OUT: ano - 32/32
• XLR konektory - výstupy: 12 + Main
