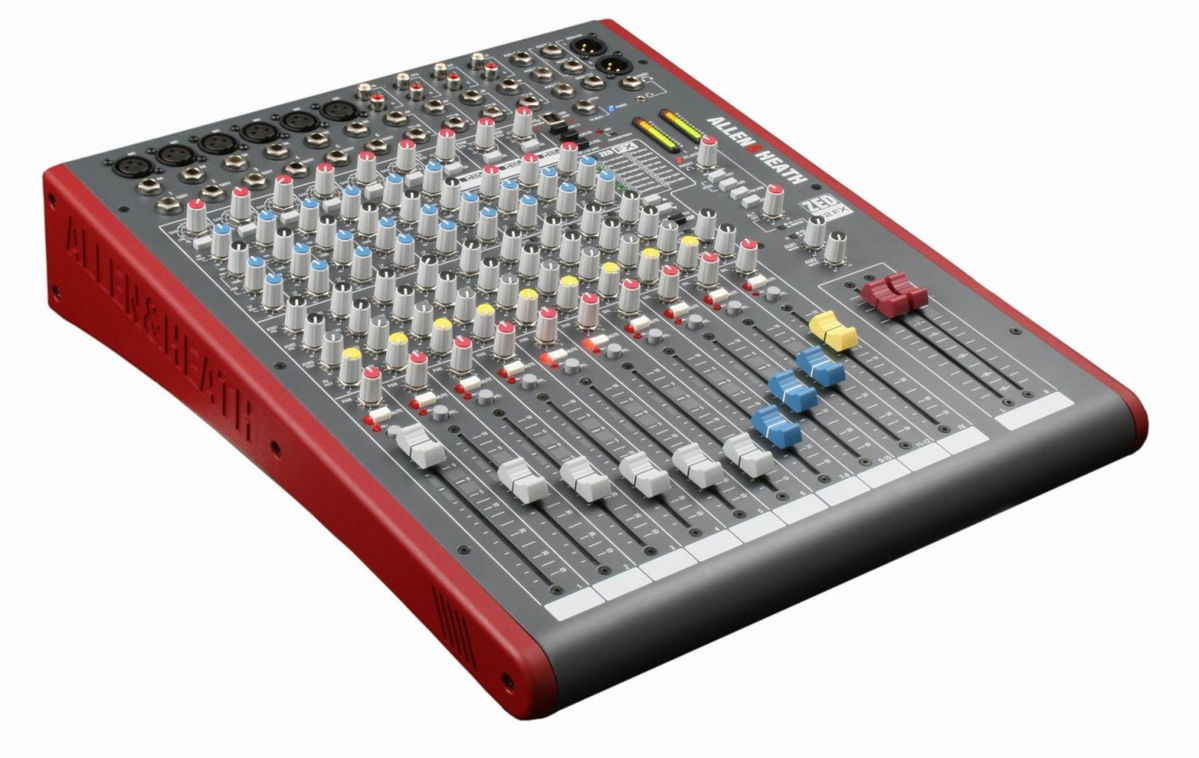

Allen&Heath ZED-12FX • 12-kanálový mixážní pult • 6x DuoPre™ mikrofonní/linkové předzesilovače • interní efektová jednotka (16 efektů) • 3x AUX • 3-pásmový EQ s MusiQ na mono kanálech • 4x stereo vstup s 2-pásmovým EQ • 100mm ALPS tahové potenciometry • USB audio vstup/výstup • rozměry 465x385x98 (mm) • hmotnost 6,5 kg
ZED-12FX je mixážní pult ideální pro živé zvučení. Logické rozvržení ovládacích prvků spolu s 100mm tahovými potenciometry nabízejí mnohem efektivnější kontrolu nad audio signálem než podobné produkty v této cenové relaci. Výborný je i pro záznam živých vystoupení nebo hudebních projektů v domacích studiích. Pro účel odposlechů je mix vybaven výstupy ALT.
Mikrofonní/linkové předzesilovače: ZED-12FX/ZED-22FX vycházejí z předzesilovačů použitých v sérii PA a využívají duální konstrukci. Mikrofonní vstupy XLR mají rozsah zisku až 69dB. Linkový vstup je řešen TRS Jack konektorem.
EQ: série ZED je vybavena 3-pásmovým ekvalizérem na každém mono vstupu a 2-pásmovým EQ na stereo vstupech.
AUX: ZED-12FX/ZED-22FX mají 4 pomocné sběrnice AUX. 3 je možné použít pro připojení extreních zařízení jako jsou podiové monitory, efektové jednotky apod., čtvrtá sběrnice je použita pro interní efektovou jednotku.
Efektová jednotka: ZED-12FX/ZED-22FX obsahují efektový procesor profesionální kvality, které využívá vlastní algoritmy vyvinuté inženýry Allen&Heath. Rozsah efektů je od klasických reverbů, kaskády delaye + reverb až po flanger a chorus. Různé typy efektů jsou vybírány jednoduchými tlačítky nahoru/dolů a tempo (například delaye), lze nastavit pomocí tl. TAP. Audio signál do DSP jednotky je převeden pomocí 24-bitových AD převodníků se vzorkovací frekvencí 48kHz. Efekty se vyznačují nízkým šumem, nízkým zkreslením a transparentností.
USB:
Slouží jako zvuková karta se stereo vstupem/výstupem. USB zvuková karta je plug´n´play bez nutnosti instalace ovladačů. Kompatibilní s PC/Mac. Přes USB lze do PC/Mac zaznamenat výstup z:
- hlavní mix L+R (post master)
- AUX + efektová sběrnice (AUX jako pre-fade send, FX je post-fade send)
- Nahrávací sběrnice "Record" L+R (oddělená stereo sběrnice do hlavního mixu)
• 6x mono kanál
• Interní efektová jednotka (16 efektů)
• Mikrofonní vstupy s konektory XLR Neutrik
• Linkové vstupy s konektory TRS Neutrik
• DuoPre™ mikrofonní/linkové předzesilovače
s inserty
• 3-pásmový EQ s MusiQ na mono kanálech
• 3x AUX
• Tl. Mute/PFL s LED indikací, LED indikace špiček
• 100mm ALPS tahové potenciometry
• 4x stereo vstup s 2-pásmovým EQ
• Všechny vstupy s ovládáním úrovně
• 12-ti segmentové LED indikátory signálu
• Přepínač mono/stereo na AUX 1 a 2
• Výstup na monitory ,sluchátka
• ALT stereo výstup
• Hlavní výstup (XLR) s inserty
• USB audio vstup/výstup
(16-bit/44,1 nebo 48 kHz)
• Možnost montáže do 19" racku
• Rozměry 465x385x98 (mm)
• Hmotnost 6,5 kg
- insert - mono vstupy: TRS
- insert + Direct Out - mono vstupy: 6+0
- hmotnost: 7,5
- další fadery: 100
- hlavní fadery: 100
- hlavní zdroj: 100-240 V
- HPF - mono vstupy: 100
- fantom - mono vstupy: 48 V
- master: LR
- busy/výstupy: 6
- 19": 11 U
- EQ - mono vstupy: 2+1semi
- EQ - stereo vstupy: 2
- hmotnost brutto: 10,5
- mono auxy - pre/post/univ.: 2+2+0
- pad - mono vstupy: DuoPre
- počet - mono vstupy: 6
- rozměry: 385×98×465
- FX: 16× int; USB loop
- počet - stereo vstupy: 3 dual
